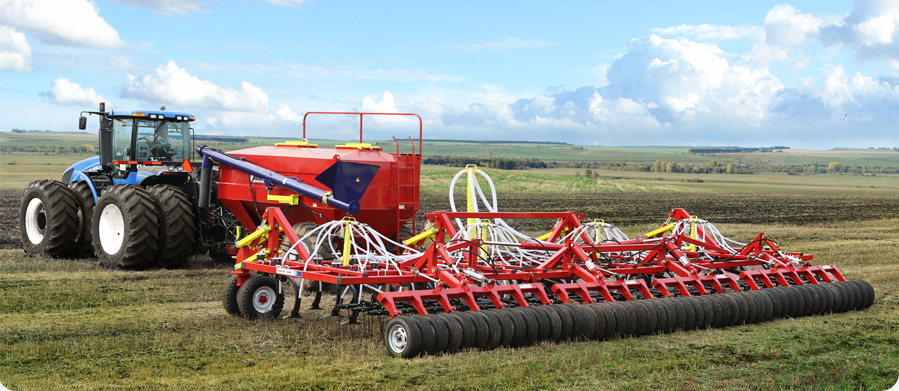

Широкозахватный посевной комплекс AGRATOR

Пневматические посевные комплексы «АGROMASTER» культиваторного типа предназначены для ресурсосберегающей технологии возделывания зерновых культур. Применение посевных комплексов «АGROMASTER» позволяет снизить себестоимость производства зерна до 1200 руб/т. Каждый посевной комплекс окупается за год три раза.

DSC0779
c3WVxuUV-UIimg17aIYnTQkeow21222333AGRATOR DISK2
  • В наличии
Оставить заявку

Особенности модели

Широкозахватные посевные комплексы AGROMASTER были созданы на основе лучших зарубежных образцов, но с учётом российских условий эксплуатации. Целью разработки было создание машины, которая будет прочнее, проще в обслуживании, надёжнее и доступнее по цене. В результате появилось поколение агрегатов, совмещающих сразу несколько операций за один проход.

Назначение и применение

Посевные комплексы AGROMASTER предназначены для прямого и минимального посева по стерне, предпосевной подготовки почвы, внесения удобрений и прикатывания. За один проход агрегат выполняет полный комплекс сельхозопераций, что значительно экономит ресурсы. Комплекс можно использовать на необработанных, поверхностно обработанных и вспаханных полях, при посеве зерновых, технических и мелкосеменных культур.

Принцип работы

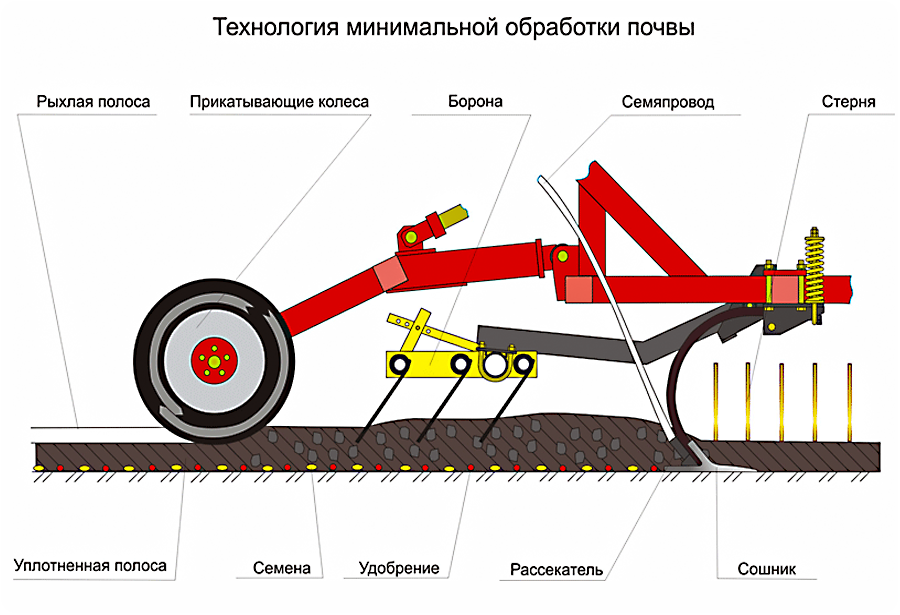

Рабочие органы — стрельчатые лапы на пружинных стойках — эффективно обрабатывают стерню и формируют ровное семенное ложе. Посевной материал и удобрения с помощью пневмосистемы равномерно распределяются по широкой полосе (12–15 см). Сразу после высева встроенная борона заделывает семена мульчированным слоем почвы, а прикатывающее устройство обеспечивает плотный контакт с землёй.

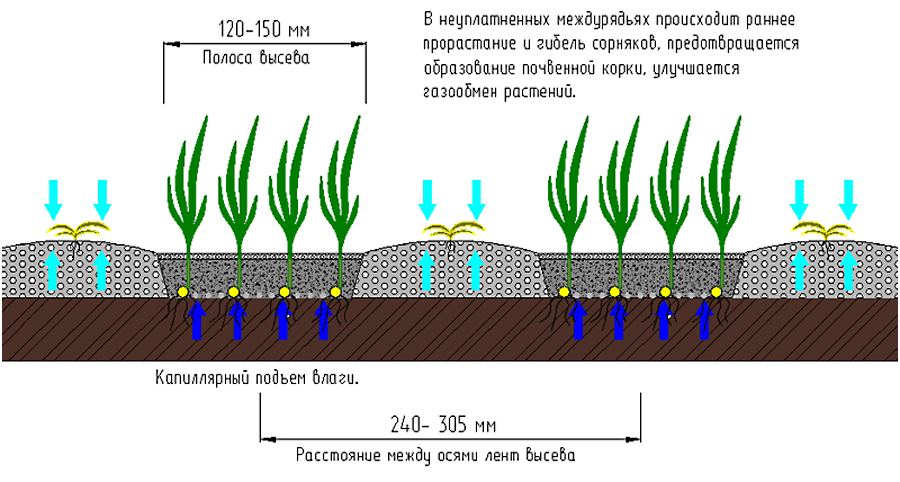

Прикатывание производится только по полосе посева, междурядья остаются рыхлыми, что снижает испарение влаги и предотвращает образование корки. Такой подход улучшает прорастание семян и формирует мощные, равномерные всходы.

Особенности конструкции

  • Рама пространственной конструкции из высокопрочной стали с запасом прочности в 3 раза;

  • Универсальный бункер на 12 м³ разделён на два отсека — для семян и удобрений;

  • Загрузочный шнек диаметром 200 мм обеспечивает быструю засыпку;

  • Пневмосистема высева работает от автономного двигателя или гидропривода — в зависимости от типа трактора;

  • Трехрядная борона и прикатывающие катки встроены в конструкцию, не требуют дополнительного оборудования;

  • Контроль высева «Арыш» позволяет отслеживать процесс и предупреждать ошибки в реальном времени.

За счет своих агротехнических преимуществ посевные комплексы «АGROMASTER» обеспечивает повышение урожайности на 20-25%.

Работа в условиях прямого посева

Главное преимущество посевных комплексов AGROMASTER — возможность эффективно работать по стерне с большим количеством растительных остатков без риска забивания. Мощные сошники справляются даже с влажной соломой, а конструкция прикатывающих катков обеспечивает качественное уплотнение почвы независимо от её состояния.

Комплексы показывают отличные результаты в условиях ресурсосберегающих технологий, при которых послеуборочная обработка либо сокращена, либо полностью исключена. Благодаря этому снижается расход топлива, затраты на персонал, техника используется реже, а затраты на обслуживание уменьшаются в несколько раз.


Уникальная система широкополосного посева и избирательного интенсивного прикатывания.
Универсальный бункер для семян и удобрений.

Экономическая эффективность

Использование комплексов AGROMASTER позволяет:

  • снизить расход топлива до 5 л/га;

  • уменьшить затраты на гектар и себестоимость зерна до 1200 руб./т;

  • сократить количество тракторов, операторов и других работников;

  • отказаться от зимнего ремонта техники;

  • повысить урожайность на 20–30%;

  • окупить технику за 1 сезон эксплуатации.

Универсальность и адаптация

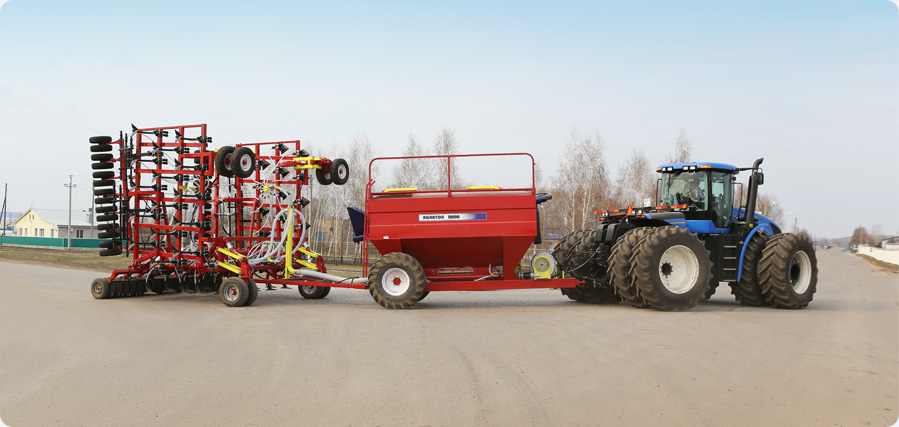

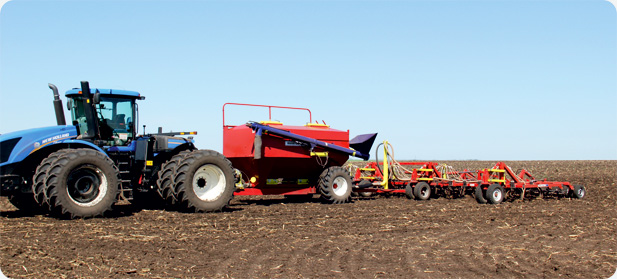

Посевные комплексы AGROMASTER агрегатируются с тракторами как российского (К-700, К-744, Т-150), так и зарубежного производства (John Deere, Buhler, New Holland, McCormick). При этом под каждую модель возможно выбрать подходящий вариант привода вентилятора — автономный или гидравлический.

Надёжность и простота обслуживания

Конструкция агрегатов ориентирована на простоту эксплуатации:

  • используются стандартные и доступные комплектующие (подшипники, сальники и пр.);

  • сварка и сборка проходят строгий контроль качества;

  • антикоррозийная защита обеспечивает долгий срок службы;

  • техническое обслуживание — минимальное, основные операции проводятся быстро и просто.

Для каких задач подходит AGROMASTER:

  • Прямой посев по стерне без предварительной обработки;

  • Посев по минимально обработанному полю;

  • Культивация с параллельным посевом озимых;

  • Посев рапса и других мелкосеменных культур с заменой высевающих катушек;

  • Поверхностная обработка и уничтожение сорняков до 14 см.

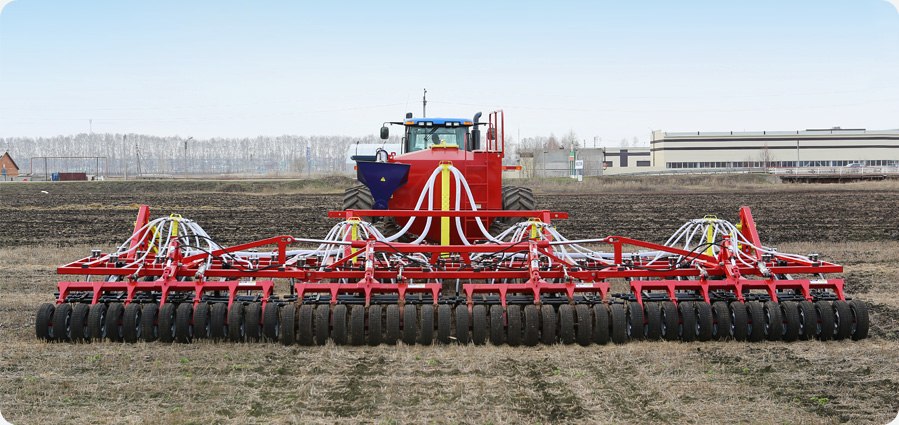

Интенсивное прикатывание.
Опорно-поворотные колеса.

УНИКАЛЬНАЯ И КОМПАКТНАЯ КОНСТРУКЦИЯ.
Уникальная двухбалансирная подвеска опорно-прикатывающих колес позволяет идеально копировать самый сложный рельеф поля. Встроенная трехрядная борона, совмещенные опорно-прикатывающие колеса обеспечивают компактность и мобильность посевного комплекса. Не требуется прицепных борон и катков.

МОЩНАЯ РАМА.
Тяжелая техника в комбинации с мощными тракторами ставит повышенные требования к стабильности конструкции рамы. Рама сварена из квадратных труб 100 на 100 толщиной стенки 6 мм. Материал труб – высококачественная сталь 09Г2С. Сварка ведется на полуавтоматах с добавлением аргона. Работают только квалифицированные сварщики. Каждый шов проходит инструментальный контроль.

Эффективные рабочие органы.
Трехрядная пружинная борона.

ЭФФЕКТИВНЫЕ РАБОЧИЕ ОРГАНЫ.
Рабочие органы – стрельчатые лапы шириной 330 мм испанской фирмы «Bellota». Мощные стойки лап имеют специальную дугообразную форму для предотвращения забивания, изготовлены из пружинной стали 65Г и прошли термообработку до твердости 65 единиц по Бринеллю. В процессе работы стойки совершают микроколебания, что снижает сопротивление. Массивный чугунный кронштейн изготовлен с многократным запасом прочности. Подвеска стойки на двух пружинах и пружинная стойка лап предотвращают поломку при наезде на препятствие. В процессе работы не требуется специальной регулировки рабочих органов, что максимально упрощает обслуживание.
Специальная конструкция пружинных стоек рабочих органов и кронштейнов предотвращает забивание растительными остатками даже при высокой стерне. Прекрасно работают по свежеубранному полю с разбросанной соломой. Посевные комплексы позволяют сеять по сидератам без предварительной обработки, сидераты отлично заделываются. Трехрядное расположение лап и большая высота стоек предотвращают забивание.

ТРЕХРЯДНАЯ ПРУЖИННАЯ БОРОНА.
Встроенная трехрядная борона выравнивает почву, качественно заделывает мульчей семена и удобрения, уменьшает гребнистость и обеспечивает одинаковый слой почвы над семенами. Растения всходят и развиваются равномерно. Изготовлены из пружинной проволоки 55ХГН диаметром 10 мм.

ЭФФЕКТИВНОЕ ПРИКАТЫВАНИЕ.
Конструкция опорно-прикатывающего устройства посевных комплексов «AGROMASTER» обеспечивает интенсивное прикатывание посевов и отличный контакт семян с почвой. Семена в полной мере обеспечиваются капиллярной влагой, устраняется проникновение солнечного света к всходам, создаются благоприятные условия развития на начальной стадии развития растений. В результате получаются дружные и сильные всходы, закладывается основа высокого урожая.
При применении ресурсосберегающих технологий все растительные остатки остаются в верхнем слое почвы. Почва с большим количеством соломы и растительных остатков плохо уплотняется обычными катками. Конструкция посевного комплекса должна обеспечивать качество прикатывания при любом количестве растительных остатков и соломы на поле.
Практика и сравнение показали, что посевные комплексы с упрощенным прикатыванием (прицепными спиральными и прочими катками) не обеспечивают необходимой эффективности прикатывания, в результате всходы получаются слабыми и неравномерными.

БУНКЕР БОЛЬШОЙ ЁМКОСТИ.

  • Бункер разделен на два отсека с отдельными высевающими механизмами. При проведении сева можно засыпать семена и удобрения.
  • Бункер снабжен дозатором со сменными катушками, который позволяет сеять любые зерновые и мелкосеменные культуры.
  • Вентилятор пневмосистемы может быть с гидроприводом или с приводом от автономного дизельного или бензинового двигателя.

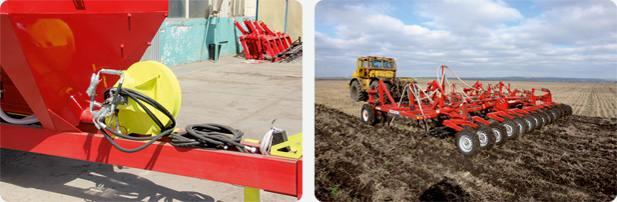

ВЕНТИЛЯТОР И ПРИВОД ВЕНТИЛЯТОРА.

  • Специально разработанный мощный вентилятор обеспечивает необходимое давление уже на низких оборотах.
  • Непосредственный привод вентилятора без промежуточных соединений не требует обслуживания и очень надежен.
  • В зависимости от применяемого трактора-тягача и пожеланий клиентов предлагается автономный или гидравлический привод вентилятора. В приводе применяются только импортные двигатели и гидромоторы фирм «Ламбордини», «Хонда», «Янмар», «Паркер». По особому желанию клиента возможна установка отечественных двигателей.
  • Гидропривод вентилятора рекомендуется применять при агрегатировании посевного комплекса с импортными современными тракторами, такие как «McCormicK», «John Deere», «New Holland», «Buhler» и т.д., которые имеют эффективную гидросистему и оснащены аксиально-поршневыми насосами с регулируемым потоком, производительностью не менее 130-140 л/мин, позволяющими поддерживать обороты гидромотора независимо от оборотов двигателя трактора.
  • Автономный привод вентилятора от двигателя внутреннего сгорания в основном применяется при агрегатировании посевных комплексов с тракторами стран СНГ и РФ (типа Т-150, ХТЗ, К701, К744 ), с гидросистемой, оснащенной гидронасосами типа НШ-32, НШ-40, НШ-50, НШ-71 и другими насосами шестеренчатого типа, независимо от того, какой гидрораспределитель установлен в гидросистеме. Если в гидрораспределителе установлены гидронасосы типа НШ, вентилятор будет работать нестабильно, импульсивно и обороты вентилятора будут зависимы от оборотов двигателя трактора.
  • Вследствие этого забиваются семяпроводы, будут непросеянные участки и неровные всходы.
  • Автономный привод вентилятора от двигателя в основном применяется при агрегатировании с тракторами отечественного производста или с тракторами меньшей мощности. Простая конструкция гидросистемы отечественных тракторов не позволяет работать с гидромотором. Автономный привод вентилятора позволяет поддерживать постоянное давление в пневмосистеме вне зависимости от оборотов двигателя трактора-тягача, что устраняет риск забивания семян и удобрений.
  • Привод вентилятора от автономного двигателя позволяет не тратить мощность двигателя трактора-тягача на привод вентилятора. В этом случае посевные комплексы могут агрегатироваться с тракторами меньшей мощности.

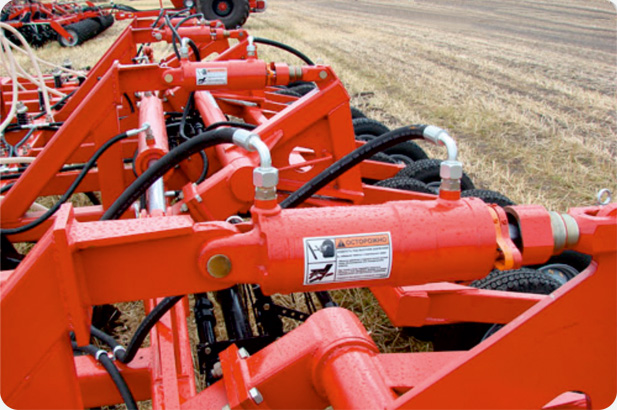

ГИДРООБОРУДОВАНИЕ.
Надежность гидрооборудования, гидрошлангов, гидроцилиндров, кранов, гидросоединений имеет определяющее значение для производительной и комфортной работы агрегата. Компания “Агромастер” комплектует свои агрегаты только проверенным и импортным гидрообороудованием. Применяются гидросоединения итальянского производства с резиновым уплотняющим кольцом и гидроцилиндры с тройным уплотнением и регулировкой хода. В результате гидросистема посевных комплексов не допускает никакой утечки рабочей жидкости.


Система контроля высева “Арыш”.

СИСТЕМА КОНТРОЛЯ ВЫСЕВА “АРЫШ”.
СКВ «Арыш» предназначена для контроля и индикации технологических параметров и неисправностей работы посевного комплекса, что позволяет своевременно принимать необходимые меры для обеспечения качества сева и предотвращения выхода оборудования из строя. СКВ контролирует и индицирует следующие технологические параметры посевного комплекса:

  • низкий уровень посевного материала в бункерах 1 и 2;
  • включение режима «ВЫСЕВ» (вращение вала привода);
  • частоту вращения вентилятора;
  • номер забившегося семяпровода сошника;
  • номер неисправного датчика;
  • электромагнитная муфта.

В состав системы контроля высева входят:

  • Блок индикации (БИ), установленный в кабине транспортного средства;
  • Блок сбора данных (БСД), установленный на посевном комплексе вблизи от датчиков;
  • Датчик включения режима «Высев» (ДВр-1), установленный на валу высевного механизма;
  • Датчик вращения вентилятора (ДВр-2), установленный на валу вентилятора;
  • Датчик опустошения бункера (ДБ-1 и ДБ-2), установленные в бункерах;
  • Датчик пролета семян и индикации (ДВ) – до 40 шт. (в зависимости от модификации посевного комплекса по числу сошников), установленные на семяпроводах сошников;
  • Комплект соединительных кабелей;
  • Дополнительно комплектуются выключателем электромагнитной муфты с соединительным кабелем.

КАЧЕСТВО АГРЕГАТА И МАТЕРИАЛОВ.
Лазерные и плазменные машины обеспечивают самую высокую точность при раскрое металла.
Механообработка производится на высокоточном оборудовании.
Каждое изделие проверяется и принимается. Готовый агрегат собирается, испытывается и проходит обкатку.
Особое внимание уделено качеству материалов и комплектующих. Мы прекрасно понимаем, что качество изделия в первую очередь зависит от качества применяемых материалов и комплектующих. Используется только импортное гидрооборудование.

ОКРАСКА И АТИКОРРОЗИОННАЯ ЗАЩИТА.
Высокотемпературная окрасочная камера, КТЛ-грунтование и порошковая покраска обеспечивают качество на уровне автомобильного покрытия. Для деталей работающих в сложных условиях предусмотрена гальванизация цинком.

МИНИМАЛЬНЫЕ ЗАТРАТЫ НА ОБСЛУЖИВАНИЕ.
Неприхотливы в эксплуатации и обслуживании. Конструкция разработана с большим запасом прочности. Отличный сервис – это надежная и прочная техника. Благодаря продуманности конструкции, применению качественных комплектующих и износостойких материалов, агрегаты «AGROMASTER» отличаются минимальностью обслуживания. Посевные комплексы «AGROMASTER» не требуют интенсивного обслуживания.

ДОСТУПНЫЕ ЗАПАСНЫЕ ЧАСТИ.
В конструкции посевных комплексов «AGROMASTER» используются доступные и качественные комплектующие. Использованы подшипники, сальники, авторезина применяемая на автомобилях ВАЗ, УАЗ, КАМАЗ и тракторах Т-150К. Вам не придется ломать голову и простаивать в поисках оригинальных запчастей, достаточно будет просто зайти в автомагазин.

ИСПЫТАНИЯ И СЕРТИФИКАЦИЯ:
№ РОСС RU.АИ50.А07557 – Посевной комплекс 9800
№ РОСС RU.АЯ04.А15741 – Посевной комплекс 8500

Испытания посевного комплекса проводились на культивации стерни на глубину 12 см и на весеннем севе на глубину 4 см в агрегате с трактором К-700А. Условия испытаний были типичными для зоны МИС и соответствовали АТТ. Глубина обработки соответствует требованиям ТУ. Крошение почвы (фракция до 25 мм) составило 80%, требование по ТУ – 80%. Подрезание сорных растений было полным, что отвечало требованиям ТУ (100%).

  1. Агрегатирование. Трактор К-700А обеспечивает устойчивое выполнение технологического процесса посевного комплекса. Загрузка трактора составила при скоростях движения 1,89 – 2,33 м/с 31,4 – 40%, при буксовании 1,4 – 1,7%.
  2. Производительность. Производительность за 1 час сменного времени составила 8,5 га. Рабочая скорость составила 9-10 км/ч. Расход топлива 5,4 кг/га. Коэффициент надежности процесса равен 1.
  3. Безопасность движения. Посевной комплекс «AGROMASTER-8500» хорошо приспособлен к движению с трактором К-700 А. Транспортная скорость до 30 км/ч. Дорожный просвет 300 мм.
  4. Техническое обслуживание. Предусмотрено два вида: ежесменное и сезонное. Трудоемкость ежесменного ТО 0,10 чел. час. В инструкции по эксплуатации в достаточном объеме и доступной форме излагаются все вопросы эксплуатации и технического обслуживании машины.
  5. Заключение по результатам испытаний. Посевной комплекс «Аромастер-8500» обеспечивает выполнение технологического процесса, о чем свидетельствует коэффициент надежности технологического процесса равный 1,0. Показатели качества работы соответствуют агротехническим требованиям. Посевной комплекс «AGROMASTER-8500» соответствует требованиям нормативной документации.
  6. Испытания проведены испытательным центром «Поволжский Агротехтест Центр» г. Кинель, Самарская область. Протокол испытаний №08-61-2006 от 30.11.2006г. Сертификат соответствия № РОСС РУ.АЯ.А15741.

ОБСЛУЖИВАНИЕ И СЕРВИС:

  • Срок гарантийного обслуживания – 1 год.
  • Компания обеспечивает потребителей запасными частями, производит ремонт, модернизацию и расширение возможностей посевных комплексов потребителей.

Технические характеристики


Двигатель

горизонтальный скролл
6600 7300 8500 9800 11000 12200 14600
Ширина захвата, м 6,6 7,3 8,5 9,8 11 12,2 16
Производительность, га/ч 6,6 7,3 8,5 9,8 11 12 16
Скорость посева, км/ч 10-12 10-12 10-12 10-12 10-12 10-12 10-12
Емкость бункера м3 (зерно/удобрение) 8 8 8 или 12 8 или 12 8 или 12 8 или 12 19
Ширина секции, м 5,4
– основная рама 4,146 4,146 4,146 4,146 4,146 4,146 3,125
– боковые секции 1,25 1,753 2,353 3,003 3,603 4,203 2,195
Транспортная ширина, м 4,75 4,75 4,75 4,75 4,75 4,75 6,9
Транспортная высота, м 2,655 2,655 3,255 3,905 4,505 5,105 5,105
Транспортная скорость ,км/ч 30 30 30 30 25 20 20
Требуемая мощность трактора 180 л.с. 220 л.с. 280 л.с. 330 л.с. 360 л.с. 420 л.с. 550 л.с.
